Taster Manuelle Schaltuhr Auswahl (MSA) geht nicht mehr nach Update auf Master 3

Auf älteren Anlagen gab es Taster die spezifisch für das aktivieren und deaktivieren der Schaltuhren verwendet wurden.

Diese Taster haben die Bezeichnung MSA (Manuelle Schaltuhr Auswahl)

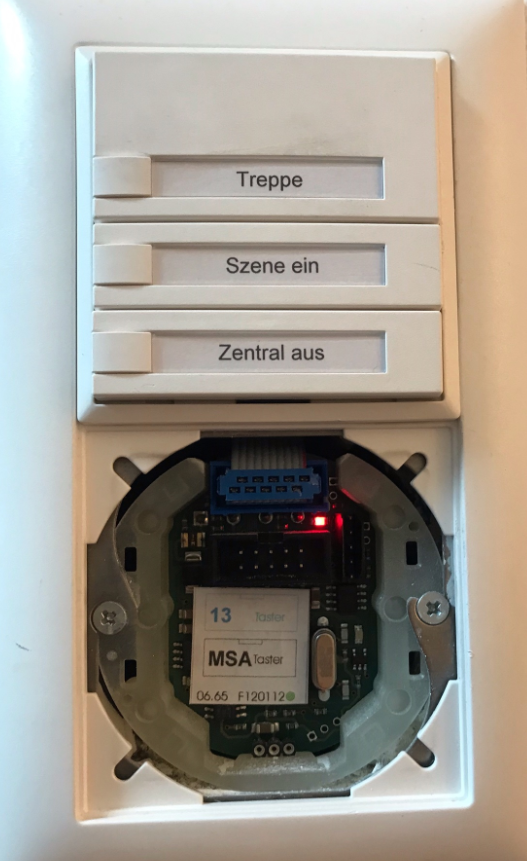

Hier ein Bild wie das aussehen könnte:

MSA war eine Spezialfunktion im Master 2.

Im obigen Fall wurde auf dem schwarzen Stecker der 4-fach Spezial-MSA Taster aufgesteckt. Damit wurden die Schaltuhren S1, S2, S3, S4 "Um"-geschaltet.

Über den blauen Stecker via Flachbandkabel ist der 3-fach Taster oben verbunden. Der obere Taster ist als normaler Taster (hier auf Adresse 13) im INNOXEL System verfügbar.

Was tun beim Update auf INNOXEL Master 3?

Wenn die .noxnet Konfiguration der Anlage mit INNOXEL Setup Komfort grösser Version 10 geöffnet wird und dann auf einen Master 3 aufgespielt wird, funktioniert der MSA Taster nicht mehr, da der Master 3 diese Funktion nicht mehr unterstützt. Der MSA Taster muss also durch einen Standardtaster ersetzt werden. Folgendes Vorgehen empfehlen wir:

1. Taster erstellen und freie Taster-Adresse finden

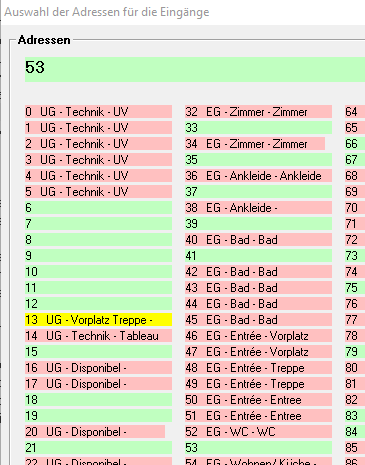

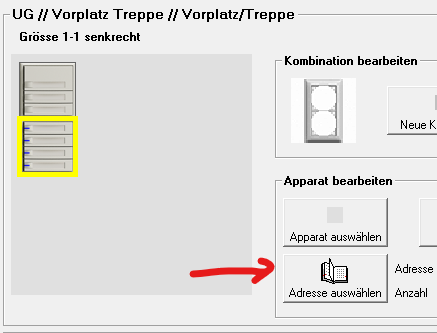

   In der Taster-Konfiguration einen 4-fach Taster anlegen, welcher neu die Funktion vom MSA übernehmen wird, und eine freie Adresse suchen:



2. In unserem Beispiel war der obere Taster auf Adresse 13, es macht also Sinn, den MSA direkt auf Adresse 12 zu setzen. In unserem Beispiel muss der MSA-Buskoppler mit einem 2x4 fach Buskoppler ersetzt werden, damit wir den oberen Taster auch wieder verwenden können. Der 2x4 fach Buskoppler sieht genau gleich aus wie der MSA-Buskoppler, nur benötigt der schwarze Stecker wie ein normaler Taster eine separate Adresse (bei uns 12), der obere Taster (auf dem blauen Stecker) belegt dann automatisch die Folgeadresse (bei uns 13).
   Da wir es grad so machen können, dass der obere Taster immer noch auf der 13 liegt, benötigt dieser Taster in der Konfiguration keine Anpassungen.
   Wer unsicher ist kann uns ein Foto (analog Foto oben) inkl. Konfiguration (.noxnet) schicken auf support@innoxel.ch, wir unterstützen dann.
   Folgenden Buskoppler bei uns bestellen, mit der Angabe der gewünschten Adresse (hier 12/13):
   410.900.250    INNOXEL In 44 Eingangsbaugruppe für EDIZIOdue von Feller für 2 x 4-fach-Taster mit oder ohne LEDs

   Falls der MSA-Buskoppler alleine (ohne zusätzlich angeschlossenen Taster) verwendet wurde, reicht der:
   410.900.245    INNOXEL In 04 Eingangsbaugruppe für EDIZIOdue von Feller für 1 x 4-fach-Taster mit oder ohne LEDs

   Jetzt den MSA-Buskoppler mit dem neuen Buskoppler ersetzen. Stecker sollten passen.


3. Konfiguration vom neuen Buskoppler, bzw. dem Schaltuhrtaster im INNOXEL Setup Komfort (ab Version 10)
   Den Taster wurde bereits erstellt bei Punkt 1. Wie die Tastenfunktionen jetzt zu konfigurieren sind ist nachfolgend beschrieben:
   Ein-/Ausschalten der Schaltuhren (per App, Taster, Touch)



Alternative:
Sie können die Taster natürlich auch durch unsere Standardtaster mit eingebautem Buskoppler ersetzen.
