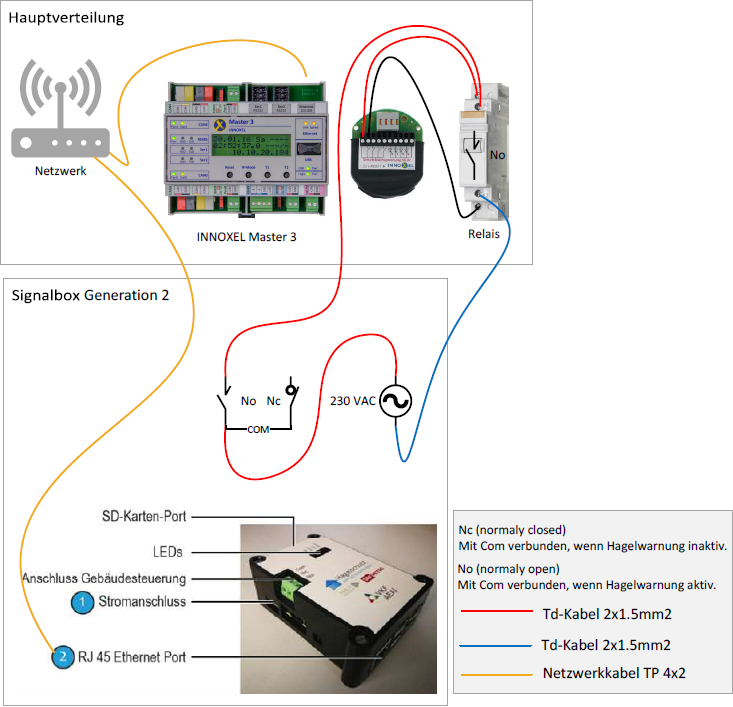

Ein Hagelsensor mit einem potentialfreien Kontakt kann direkt an ein INNOXEL In 04 LC angeschlossen werden.
Dieses muss wie folgt konfiguriert sein: Entprellzeit_lang, Tastenfunktion, Flanke, Repeater_kurz und LED-Test_aus
Alternativ eignen sich auch ein INNOXEL In8 / Out 8 oder ein INNOXEL In 8 x 230 VAC.
Beim Konfigurieren im INNOXEL Setup Komfort ist es wichtig, immer die Flankensteuerung zu wählen und den DIP-Switch für den Eingang des Hagelsensors auf Wiederholen zu stellen. Solange das Hagel-Relais geschlossen ist, wird periodisch eine Meldung zum Master gesendet, der dann die hinterlegten Verknüpfungen ausführt.
Wird für die Wettersperre, Sperren dann vorherige Position gewählt, so ist der geschaltete Ausgang des INNOXEL IN04 LC über ein Logikmodul zu verknüpfen, dieses schaltet dann die Wettersperre ein.
Bitte beachten Sie die technischen Daten (Strom, Spannung, Schaltvermögen) des Relaiskontakts im Hagelsensor.
Wenn 230 VAC geschaltet werden sollen, kann eventuell ein Koppelrelais eingesetzt werden.
