Wie konfiguriert man das Kühlen (Free-Cooling)?

Wie wird das Free-Cooling eingebunden?

Das Heiz-/Kühlsystem muss ein Signal (230VAC/24VDC/potentialfreier Kontakt) zur Verfügung stellen.

Dieses Signal muss auf das entsprechende INNOXEL Eingangsbaugruppe verdrahtet werden. In der Eingangsbaugruppe wird ein virtueller Switch 8 Ausgang ein-/ausgeschaltet, dieser virtuelle Switch 8 Ausgang muss nun noch bei den entsprechenden Thermostaten Taster hinterlegt werden.

Nachfolgend ein Beispiel mit dem INNOXEL In 04 LC als Eingangsbaugruppe:

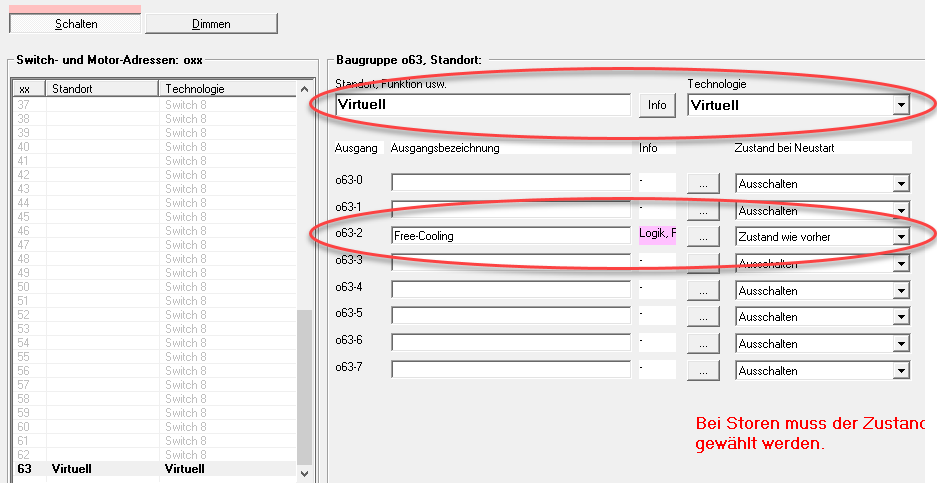

Unter Aktor-Eigenschaften

den virtuellen Switch 8 Ausgang anlegen

Unter Taster, Eingänge, Thermo

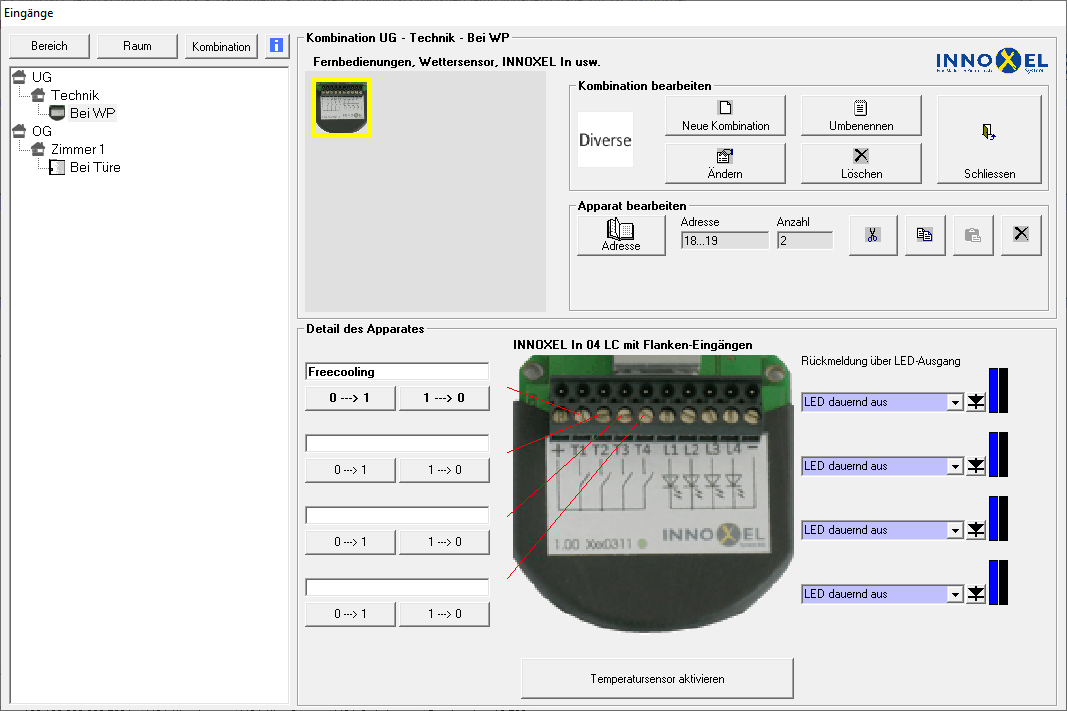

Die INNOXEL In 04 LC Eingangsbaugruppe aufnehmen/auswählen

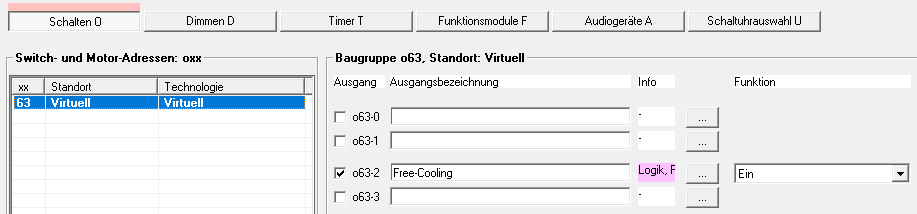

Im Knopf 0 --> 1 den virtuellen Ausgang einschalten

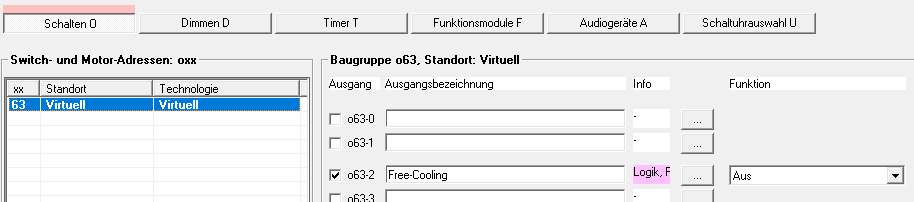

und bei 1 --> 0 ausschalten

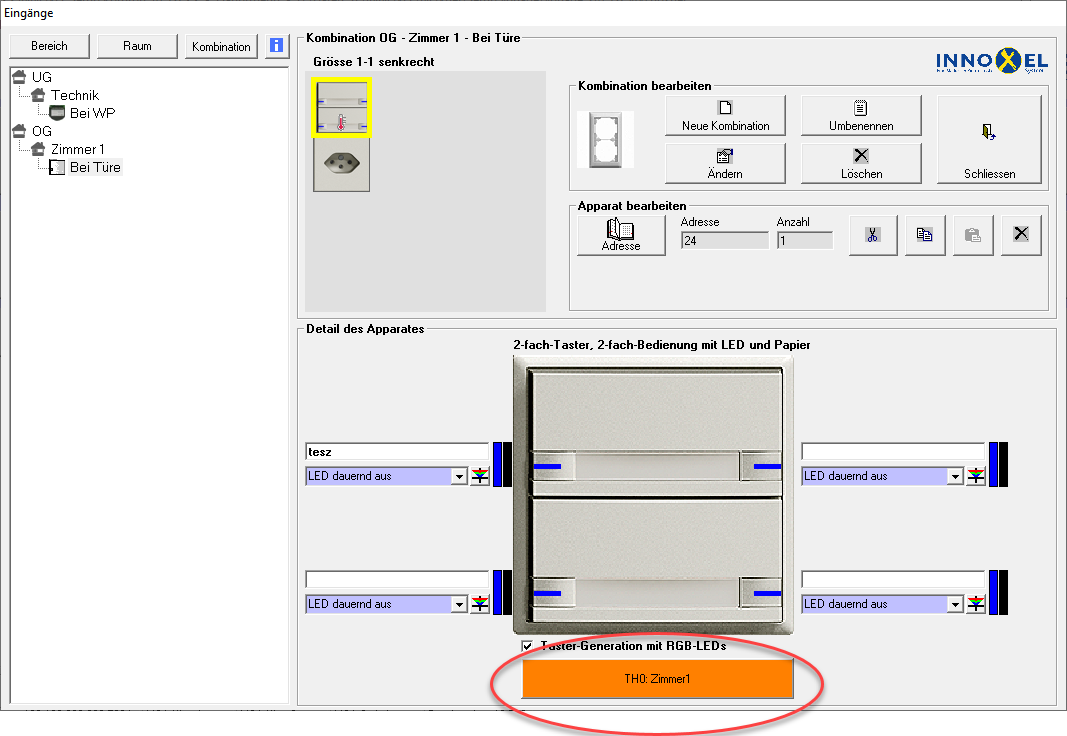

Auf den Tastern mit Thermostat in den Räumen in denen das Kühlen gewünscht ist, den Thermo-Knopf betätigen

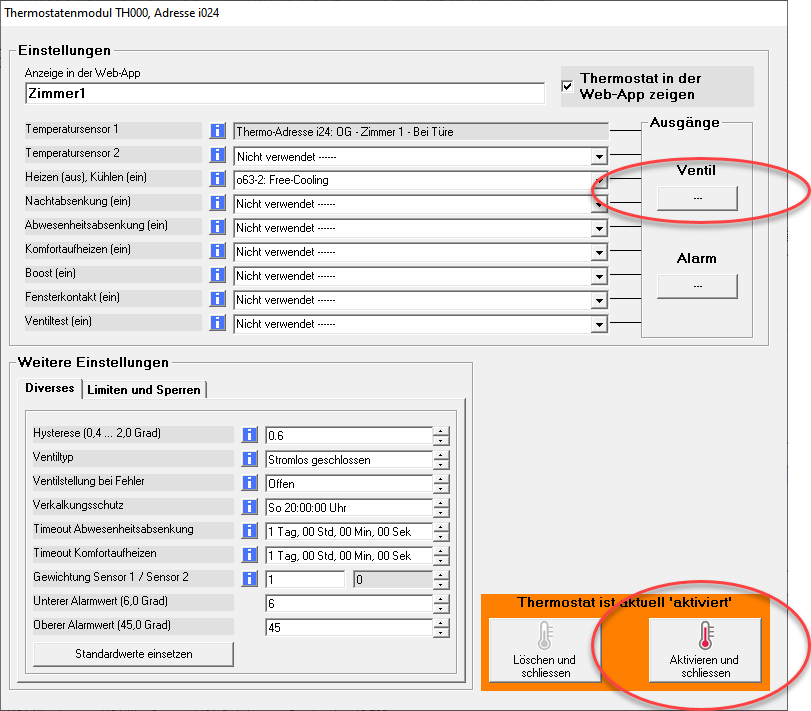

Im Thermostatenmodul den virtuellen Ausgang hinterlegen

Sollte der der Stellantrieb noch nicht auf den entsprechenden Switch 8 Ausgang hinterlegt sein, so kann dies unter "Ventil" eingestellt werden.

Aktivieren und schliessen
