Output LEDs leuchten orange

Geändert am Do, 25 Jun um 5:18 NACHMITTAGS

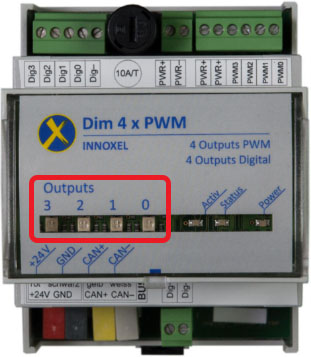

Auf der Frontplatte der INNOXEL Dim 4 × PWM-Baugruppe befinden sich auf der linken Seite vier LEDs. Diese sind mit Output 0 bis 3 beschriftet. Im Normalbetrieb leuchten sie grün, wenn der entsprechende Ausgangskanal aktiv ist.

Leuchten die Output-LEDs orange, kann dies folgende Ursachen haben:

Verhalten im Betrieb:

Mögliche Ursache:

Einige oder alle LEDs wechseln einige Zeit nach dem Einschalten des betreffenden Ausgangskanals von grün auf orange.

Der betreffende Ausgangskanal bzw. die betreffenden Ausgangskanäle sind überlastet. Dadurch hat die Temperaturüberwachung ausgelöst.

Schalten Sie die betreffenden Kanäle aus und lassen diese einige Zeit abkühlen.
Prüfen Sie die angeschlossene Last. Sie darf pro Ausgangskanal maximal 2,5 A betragen (Gesamtstrom aller vier Kanäle: maximal 10 A).
Prüfen Sie die angeschlossene Last auf Kurzschluss.

Einige oder alle LEDs leuchten unmittelbar nach dem Einschalten der Bus-Stromversorgung orange und bleiben in diesem Zustand.

Die Spannung der Bus-Stromversorgung ist auf unter 22V abgefallen.

Messen Sie mit einem Voltmeter die Spannung am 24V-Anschlussstecker der Baugruppe. Falls diese unter 22V liegt, prüfen Sie die Ausgangsspannung des 24V Netzteils sowie den Spannungsabfall zwischen Netzteil und der betreffenden Baugruppe.
Reduzieren sie gegebenenfalls die Leitungslänge zwischen 24V Netzteil und der betreffenden Baugruppe, oder positionieren Sie das 24V Netzteil näher bei der betreffenden Baugruppe.
Bei einigen Netzteilen kann alternativ die Ausgangsspannung leicht erhöht werden. Überschreiten Sie dabei jedoch keinesfalls 26V
