Baugruppen adressieren

Geändert am Di, 10 Feb um 11:18 VORMITTAGS

INHALTSVERZEICHNIS

INNOXEL Switch Baugruppen
INNOXEL Motor Baugruppen
INNOXEL Dim 4 x 300 VA und Dim 4 x 600 VA Baugruppen
INNOXEL Dim 4 x DALI Baugruppen

INNOXEL Switch Baugruppen

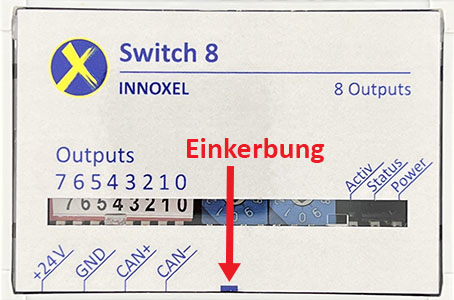

Bei den INNOXEL Switch 8 G2 Baugruppen sowie den Vorgängermodellen INNOXEL Switch 8 und NOXswitch-0806 wird die Adresse über Drehcodierschalter eingestellt. Diese befinden sich hinter der Frontblende. Um diese hoch zu klappen, nehmen Sie einen kleinen Schraubenzieher, setzen ihn vorsichtig unten an der Einkerbung der Frontplatte an und hebeln leicht nach vorne:

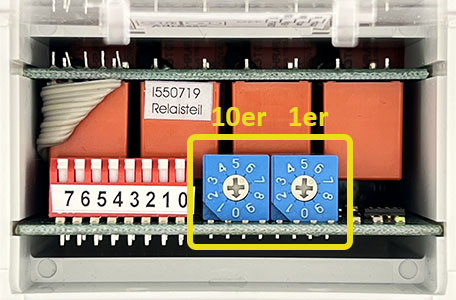

Rechts sehen Sie zwei blaue Drehcodierschalter. Das Pfeilsymbol auf jedem Schalter zeigt die aktuell eingestellte Ziffer an:

Der linke Schalter stellt die Zehnerstelle ein.
Der rechte Schalter stellt die Einerstelle ein.

Zum Bedienen der Drehcodierschalter bitte einen Schlitzschraubenzieher Grösse 0 verwenden.

Die Adresse kann auch während des laufenden Betriebs geändert werden. In diesem Fall blinkt die rote Status-LED kurz auf, anschliessend hat die Baugruppe die neue Adresse übernommen.

INNOXEL Motor Baugruppen

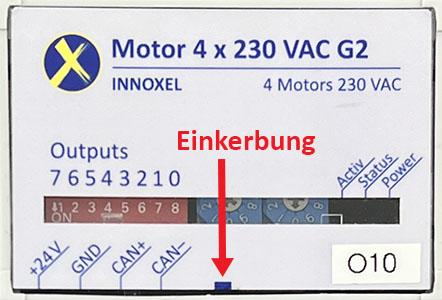

Bei den INNOXEL Motor 4 x 230 VAC G2 und INNOXEL Motor 4 x 24 VDC G2 Baugruppen sowie den Vorgängermodellen INNOXEL Motor 4 x 230 VAC, INNOXEL Motor 4 x 24 VDC und NOXmotor-0406 wird die Adresse über Drehcodierschalter eingestellt. Diese befinden sich hinter der Frontblende. Um diese hoch zu klappen, nehmen Sie einen kleinen Schraubenzieher, setzen ihn vorsichtig unten an der Einkerbung der Frontplatte an und hebeln leicht nach vorne:

Rechts sehen Sie zwei blaue Drehcodierschalter. Das Pfeilsymbol auf jedem Schalter zeigt die aktuell eingestellte Ziffer an:

Der linke Schalter stellt die Zehnerstelle ein.
Der rechte Schalter stellt die Einerstelle ein.

Zum Bedienen der Drehcodierschalter bitte einen Schlitzschraubenzieher Grösse 0 verwenden.

Die Adresse kann auch während des laufenden Betriebs geändert werden. In diesem Fall blinkt die rote Status-LED kurz auf, anschliessend hat die Baugruppe die neue Adresse übernommen.

INNOXEL Dim 4 x 300 VA und Dim 4 x 600 VA Baugruppen

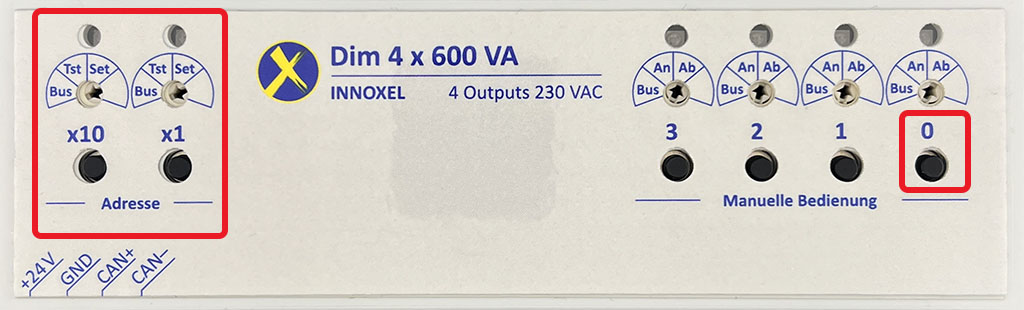

Bei den INNOXEL Dim 4 x 300 VA und INNOXEL Dim 4 x 600 VA Baugruppen wird die Adresse über Taster an der Gerätefront eingestellt. Die Adressierung ist nur mit eingeschalteter 24V Stromversorgung möglich.

Vorgehen:

1. Adresse Programmieren

Beide Drehschalter auf Stellung «Set» drehen. Die LED schalten auf rot.
Drücken Sie die Taste «x10» 0 bis 3 mal für die Zehner-Ziffer der Adresse
Drücken Sie die Taste «x1» 0 bis 9 mal für die Einer-Ziffer der Adresse
Drücken Sie zum Speichern die Taste «0» (rechts am Gerät bei «manuelle Bedienung»)

2. Adresse Prüfen

Beide Drehschalter auf Stellung «Tst» drehen. Die LED werden dunkel.
Drücken Sie die Taste «x10». Die LED blinkt anschliessend 0 bis 3 mal entsprechend der eingestellten Zehner-Ziffer der Adresse.
Drücken Sie die Taste «x1». Die LED blinkt anschliessend 0 bis 9 mal entsprechend der eingestellten Einer-Ziffer der Adresse.

3. Dimmer in Normalbetrieb schalten

Beide Drehschalter auf Stellung «Bus» drehen. Die LED schalten auf grün.

In Normalbetrieb reagiert der Dimmer auf Befehle vom INNOXEL Master sowie auf die manuelle Bedienung direkt am Gerät.

Zum Bedienen der Drehschalter bitte einen Schlitzschraubenzieher Grösse 0 oder 00 verwenden.

INNOXEL Dim 4 x DALI Baugruppen

Bei den INNOXEL Dim 4 x DALI Baugruppen wird die Adresse über Taster an der Gerätefront eingestellt. Die Adressierung ist nur mit eingeschalteter 24V Stromversorgung möglich.
